Blocos no AutoCAD 2D para Eletroeletrônica

Introdução

No desenho técnico com Blocos no AutoCAD 2D, é comum utilizarmos elementos que se repetem, como componentes eletrônicos, símbolos e detalhes de projetos.

Para otimizar o trabalho e garantir a padronização, o AutoCAD oferece o recurso de Blocos.

Se você ainda não sabe como utilizar o AutoCAD clique nesse link para baixar uma versão de teste e nesse link para aprender como fazer a instalação.

Neste material, você aprenderá:

O que são blocos e sua importância.
Como criar e inserir blocos.
Como utilizar atributos para adicionar informações aos blocos.
Exemplos práticos de blocos em projetos de eletroeletrônica.

O que são Blocos no AutoCAD?

Blocos são conjuntos de objetos (linhas, arcos, círculos, etc.) que são combinados e tratados como um único objeto. Imagine que você precisa inserir várias vezes o símbolo de um resistor em um diagrama elétrico. Em vez de desenhar o símbolo repetidamente, você pode criar um bloco com esse símbolo e inseri-lo quantas vezes precisar.

Vantagens de usar blocos:

Economia de tempo: Insira objetos complexos repetidamente com facilidade.
Padronização: Garanta que todos os símbolos e componentes sejam iguais em todo o projeto.
Organização: Mantenha o desenho mais organizado, agrupando elementos relacionados.
Redução do tamanho do arquivo: Armazene a definição do bloco uma vez e insira apenas referências, economizando espaço.
Facilidade de edição: Modifique a definição do bloco e todas as suas referências serão atualizadas automaticamente.

Definição de Bloco x Referência de Bloco

É importante entender a diferença entre definição e referência de bloco:

Definição de Bloco: É o “molde” do bloco, onde você especifica os objetos que o compõem, o nome e o ponto base. A definição é armazenada no desenho.
Referência de Bloco: É a “cópia” do bloco que você insere no desenho. Cada vez que você insere um bloco, está inserindo uma referência àquela definição.

Imagem de Definição de Bloco x Referência de Bloco no AutoCAD

Criando um Bloco

Para criar um bloco, siga os passos:

Comando BLOCO: Digite BLOCO (ou -BLOCO na linha de comando) e pressione Enter. A janela “Definição de Bloco” será aberta.
Nome do Bloco: Digite um nome descritivo para o bloco (ex: RESISTOR, CAPACITOR, CONECTOR).
Ponto Base: Clique no botão “Designar ponto” e especifique um ponto no desenho que será o ponto de inserção do bloco. Geralmente, é um ponto relevante, como o centro de um componente ou um ponto de conexão.
Selecionar Objetos: Clique no botão “Selecionar objetos” e selecione os objetos que farão parte do bloco. Pressione Enter para confirmar a seleção.
Comportamento:
- Reter: Mantém os objetos selecionados no desenho original.
- Converter em bloco: Remove os objetos selecionados do desenho original e os substitui pela primeira referência do bloco.
- Excluir: Remove os objetos selecionados do desenho original.
Descrição (Opcional): Adicione uma descrição para o bloco.
OK: Clique em OK para criar o bloco.

Inserindo um Bloco

Para inserir um bloco já definido no desenho, siga os passos:

Comando INSERIR: Digite INSERIR e pressione Enter, ou acesse a guia “Inserir” na faixa de opções.
Selecionar Bloco: Na lista suspensa, selecione o bloco que deseja inserir.
Ponto de Inserção: Especifique o ponto no desenho onde o bloco será inserido.
Escala: Defina a escala do bloco (X, Y e Z). Se você quiser manter a escala original, digite 1 para cada direção.
Rotação: Defina o ângulo de rotação do bloco.
Inserir: Clique em OK para inserir o bloco.

Você também pode inserir blocos usando a paleta “Blocos” (comando PALETABLOCOS).

Atributos de Bloco

Atributos são etiquetas que você pode adicionar a um bloco para armazenar informações textuais. Por exemplo, em um bloco de resistor, você pode adicionar um atributo “Valor” para especificar a resistência.

Criando um Bloco com Atributos:

Desenhe o bloco: Crie a geometria do bloco normalmente.
Comando ATDEF: Digite ATDEF e pressione Enter. A janela “Definição de Atributo” será aberta.
Tag: Digite um nome para o atributo (ex: VALOR, DESCRIÇÃO, CÓDIGO). A Tag é o nome interno do atributo e não pode conter espaços.
Prompt: Digite uma mensagem que será exibida ao inserir o bloco, solicitando o valor do atributo (ex: “Digite o valor do resistor:”, “Descrição do componente:”, “Código do componente:”).
Valor Padrão: Digite um valor padrão para o atributo (opcional).
Modo: Defina as propriedades do atributo:
- Invisível: O atributo não é exibido no desenho.
- Constante: O valor do atributo é o mesmo para todas as referências do bloco e não pode ser alterado.
- Verificar: O AutoCAD verifica se o valor digitado é válido.
- Predefinido: O valor padrão é exibido, mas pode ser alterado.
Posição: Especifique a posição do atributo no desenho.
Estilo do Texto: Selecione o estilo de texto para o atributo.
OK: Clique em OK para criar o atributo.
Defina a posição do atributo dentro do bloco.
Crie o bloco: Use o comando BLOCO para criar o bloco, selecionando a geometria e o(s) atributo(s) que você criou.

Editando Atributos:

Para editar os valores dos atributos de um bloco já inserido, você pode:

Clicar duas vezes no bloco: A janela “Editar Atributos” será aberta.

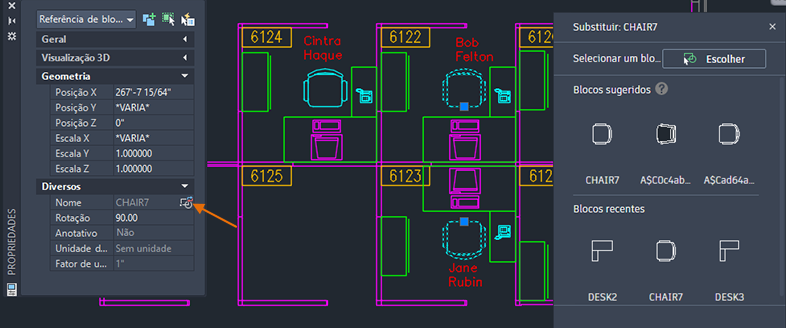

Usar a paleta Propriedades: Selecione o bloco e edite os valores dos atributos na paleta Propriedades.

Exemplos de Blocos no AutoCAD para Eletroeletrônica

Aqui estão alguns exemplos de blocos que podem ser úteis em projetos de eletroeletrônica:

Componentes Eletrônicos: Resistores, capacitores, indutores, diodos, transistores, etc. (com atributos para valor, tolerância, potência, etc.).
Conectores: Diversos tipos de conectores (com atributos para número de pinos, tipo, etc.).
Símbolos Elétricos: Terra, alimentação, massa, etc.
Disjuntores e Fusíveis: Com atributos para corrente nominal, tipo, etc.
Bornes: Com atributos para número do borne, função, etc.
Painéis Elétricos: Detalhes de montagem, furos, etc.

Exercícios Propostos

Crie um bloco para representar um resistor, com atributos para “Valor” e “Potência”.
Desenhe um diagrama elétrico simples e utilize blocos para representar os componentes.
Crie um bloco para a legenda do seu desenho, com atributos para “Nome do Projeto”, “Data”, “Escala” e “Responsável”.
