Como Desenhar Portas e Janelas no AutoCAD

Índice

1. Como desenhar uma porta comum
   • 1.1 Esquema de uma porta pivoteada
   • 1.2 Passo a passo para desenhar uma porta (Exemplo: L = 0,80m)
2. Como desenhar uma janela comum
   • 2.1 Esquema de uma janela comum
   • 2.2 Passo a passo para desenhar uma janela (Exemplo: L = 1,20m, d1 = 1,00m, e = 0,15m)

Como Desenhar uma Porta Comum

1.1 Esquema de uma Porta Pivoteada

Elementos do desenho:

• L = Largura da porta
• 0,03m = Espessura da porta
• 0,10m = Distância entre a porta e a parede

1.2 Passo a Passo para Desenhar uma Porta (Exemplo: L = 0,80m)

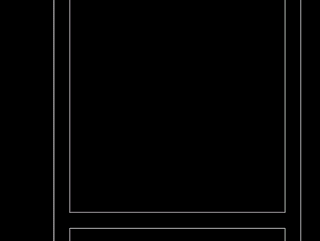

Passo 1: Distanciar a porta da parede

1. Digite o comando L e pressione [ENTER].
2. Clique no ponto da parede onde deseja afastar a porta.
3. Mova o mouse para a direção contrária.
4. Digite 0.10 (10 cm) e pressione [ENTER].
5. Mova o mouse para baixo e clique (Certifique-se de que a opção “Perpendicular” está ativada no Osnap).

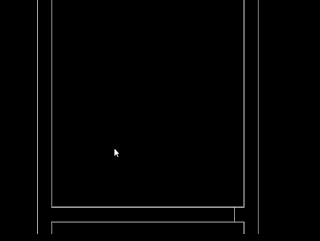

Passo 2: Definir o tamanho da porta

1. Digite o comando O e pressione [ENTER].
2. Insira o valor 0,80 (largura da porta) e pressione [ENTER].
3. Clique na linha recém-criada.
4. Mova o mouse na direção contrária e clique.
5. Pressione [ESC] para sair da ferramenta.

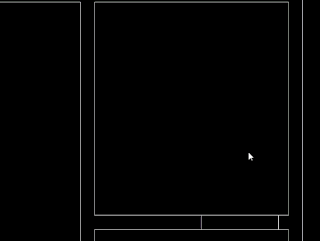

Passo 3: Remover linhas desnecessárias

1. Digite o comando TR e pressione [ENTER].
2. Clique nas duas linhas criadas nos passos anteriores.
3. Pressione [ENTER].
4. Selecione as duas linhas e pressione [ESC] para finalizar.

Passo 4: Desenhar a porta

1. Digite o comando PL e pressione [ENTER].
2. Clique na extremidade interna da abertura recém-criada.
3. Mova o mouse para cima e digite 0,80 (largura da porta), depois pressione [ENTER].
4. Mova o mouse na direção da abertura e digite 0,03 (espessura), seguido de [ENTER].
5. Complete o polígono.

Passo 5: Representar a trajetória de abertura da porta

1. No menu interativo, clique e segure o botão direito sobre as opções de arco.
2. Escolha START END DIRECTION.
3. Clique no topo da porta e, em seguida, na outra extremidade do vão.
4. Leve o mouse para cima e clique novamente.

Como Desenhar uma Janela Comum

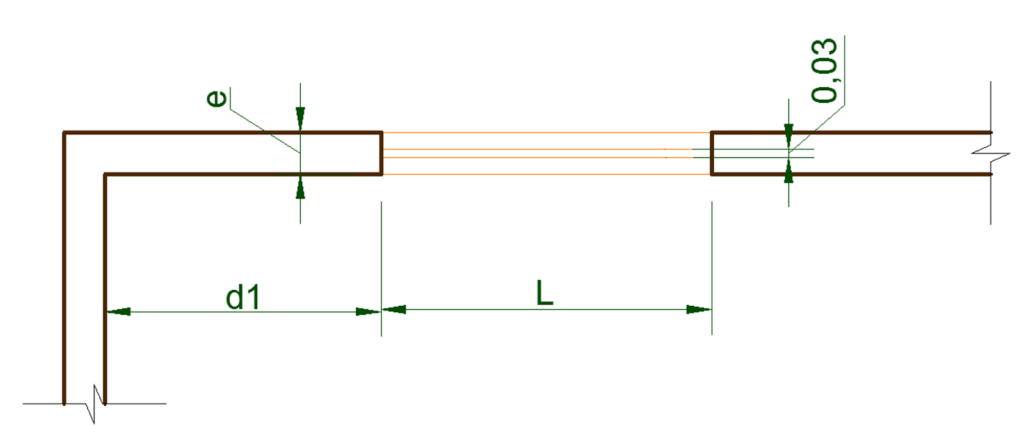

2.1 Esquema de uma Janela Comum

Elementos do desenho:

• L = Largura da janela
• e = Espessura da parede
• d1 = Distância da referência para a janela
• 0,03m = Espessura da janela

2.2 Passo a Passo para Desenhar uma Janela

Exemplo: L = 1,20m | d1 = 1,00m | e = 0,15m

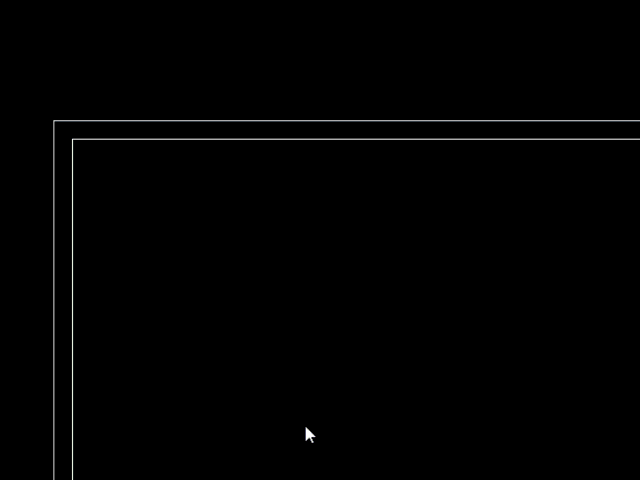

Passo 1: Distanciar a janela da parede

1. Digite o comando L e pressione [ENTER].
2. Clique no ponto da parede de onde deseja afastar a janela.
3. Mova o mouse para a direção contrária.
4. Digite a distância d1 = 1,00m e pressione [ENTER].
5. Suba o mouse e clique na linha mais externa da parede.

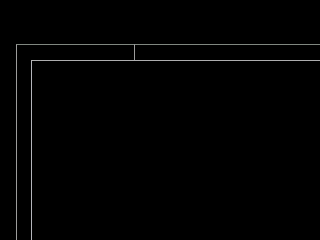

Passo 2: Definir o comprimento da janela

1. Digite o comando O e pressione [ENTER].
2. Insira o valor L = 1,20m e pressione [ENTER].
3. Clique na linha criada no passo anterior.
4. Mova o mouse na direção desejada e clique.
5. Pressione [ESC] para sair da ferramenta.

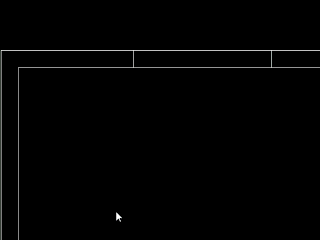

Passo 3: Desenhar a janela

1. Digite o comando L e pressione [ENTER].
2. Desenhe uma linha entre os “midpoints” criados nos passos anteriores.
3. Digite o comando O.
4. Digite 0,015 (metade da espessura da janela) e pressione [ENTER].
5. Clique na linha superior (original), surgirão três pontos azuis.
6. Clique no ponto do meio e mova o mouse para cima.
7. Digite 0,015 e pressione [ENTER].

Conclusão

Seguindo esse guia detalhado, você será capaz de desenhar portas e janelas no AutoCAD de maneira eficiente e precisa. Se deseja aprender mais sobre CAD e outras ferramentas digitais, continue acompanhando o Aprendacad!
