Cotas em Metros no AutoCAD: Guia Rápido para Configurar

Seu desenho no AutoCAD está pronto, mas as cotas aparecem em milímetros? Você precisa delas em metros. Este é um problema comum e muito fácil de resolver sua cotas em metros no AutoCAD

Este guia mostra o passo a passo definitivo. Aprenda a configurar suas cotas em metros no AutoCAD Plant 3D de forma simples. Chega de conversões manuais. Ajuste seu estilo de cota de forma inteligente. Salve a configuração para usar em todos os seus novos projetos.

O Fator de Escala: A Solução Rápida

O segredo está em um único ajuste: o Fator de Escala (Scale Factor). Ele funciona como um conversor automático para suas medidas.

A lógica é simples. Um metro equivale a 1000 milímetros. Por isso, a conversão de milímetros para metros usa o fator 0.001. Este número é o resultado de 1 dividido por 1000.

Passo a Passo: Ajustando seu Desenho Atual

Vamos modificar o estilo de cota que você já está usando.

Abra o Gerenciador de Cotas: Digite DIMSTYLE na linha de comando e pressione Enter.

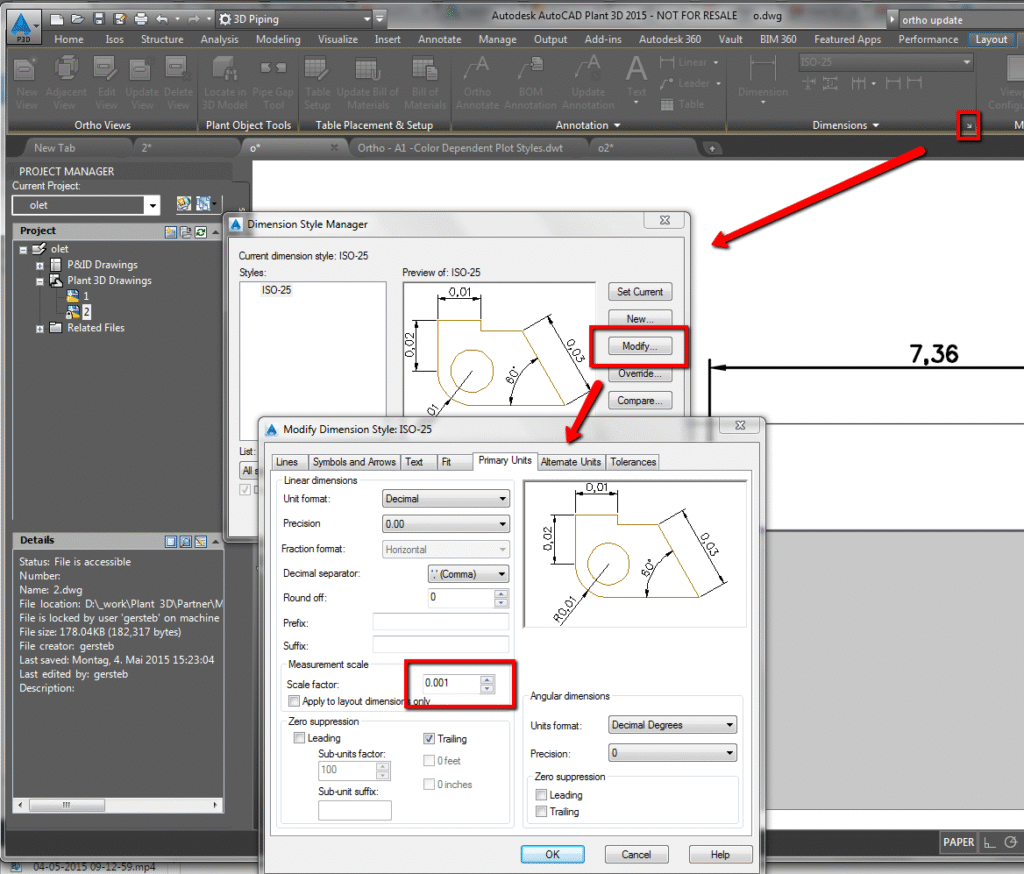

Modifique o Estilo: Na janela (Dimension Style Manager), selecione seu estilo de cota ativo. No exemplo da imagem, é o “ISO-25”. Depois, clique em “Modify…”.
Vá para Unidades Primárias: Na nova janela, clique na aba “Primary Units”.
Mude o Fator de Escala: Encontre o campo “Scale factor”. Mude o valor de 1 para 0.001.

Clique em “OK” para fechar as janelas. Suas cotas serão atualizadas para metros instantaneamente.

Dica Profissional: Adicione o Sufixo “m”

Para deixar tudo mais claro, adicione a letra “m” no final da cota. Ainda na aba “Primary Units”, encontre o campo “Suffix”. Digite m ali. O AutoCAD irá adicionar o sufixo em todas as cotas.

Como Tornar a Configuração Padrão para Novos Projetos

Não quer repetir esse processo sempre? Salve a configuração no seu template (modelo). Assim, ela se torna o padrão.

Abra seu Arquivo de Template (.dwt): O caminho comum é \Orthos\Styles\Default\. O arquivo padrão se chama Ortho - A1 -Color Dependent Plot Styles.dwt.
Modifique o Estilo de Cota: Com o template aberto, repita os 4 passos descritos acima. Altere o “Scale factor” para 0.001 e adicione o sufixo “m”.
Salve o Template: Apenas salve o arquivo.

Pronto! Todo novo desenho criado com este modelo já terá as cotas em metros no AutoCAD. Isso economiza seu tempo e evita retrabalho.

A partir de agora, todo novo desenho ortogonal criado a partir deste modelo já virá com o estilo de cota perfeitamente configurado para metros. É o fim do retrabalho e o início de uma rotina muito mais produtiva!
