Dominando Layouts no AutoCAD 2025 para Projetos de Eletroeletrônica

Olá, futuro técnico e futura técnica!

No mundo da eletroeletrônica, um projeto bem executado é tão importante quanto um projeto bem apresentado. De nada adianta criar um circuito ou painel elétrico incrível se você não consegue apresentá-lo de forma profissional em uma folha padronizada.

É aqui que entram os Layouts do AutoCAD. Vamos aprender de forma definitiva a transformar seu projeto digital em um documento técnico pronto para impressão.

1. Para que serve um Layout? A Diferença Crucial entre Model e Layout

Imagine que o AutoCAD oferece dois ambientes de trabalho distintos:

• Aba MODEL (Área de Projeto):
  • É o seu “mundo infinito” de desenho. Aqui você projeta tudo em tamanho real (escala 1:1). Se um painel elétrico tem 80 cm de largura, você o desenha com 800 unidades (se estiver trabalhando em milímetros).
  • Foco: Criar o projeto (desenhar circuitos, diagramas, componentes, painéis).
• Aba LAYOUT (Área de Apresentação):
  • É a sua “folha de papel digital”. Aqui você prepara o seu projeto para ser impresso ou exportado em PDF. É neste ambiente que você insere a folha (A4, A3, etc.), a legenda (carimbo), e define as escalas de visualização.
  • Foco: Apresentar o projeto (organizar, formatar, documentar para impressão).

Analogia: Pense no Model como o estúdio onde você constrói uma maquete em tamanho real. O Layout é o estúdio fotográfico, onde você escolhe o melhor enquadramento (Viewport), o tamanho do papel (Paper Size), e tira a foto final para colocar em um portfólio.

2. Passo a Passo: Configurando seu Layout do Zero no AutoCAD 2025

Vamos criar uma configuração profissional para uma folha A3, que você poderá salvar e reutilizar em todos os seus projetos.

Passo 1: Preparando o Ambiente do Layout

1. Abra seu projeto no AutoCAD.

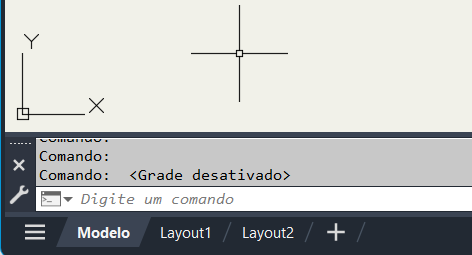

2. Clique na aba Layout1, localizada no canto inferior esquerdo, ao lado da aba Model.
3. Por padrão, você verá uma folha branca com um retângulo dentro dela. Este retângulo é uma Viewport automática. Selecione a borda dessa Viewport e pressione Delete. Vamos criar a nossa do zero.

Passo 2: Configurando a Página (Page Setup Manager)

Esta é a etapa mais importante. Aqui vamos dizer ao AutoCAD qual “impressora” usar, qual o tamanho do papel e como ele deve ser posicionado.

1. Clique com o botão direito do mouse na aba Layout1.
2. No menu que aparecer, escolha Page Setup Manager... (Gerenciador de Configuração de Página).
3. Na janela que se abre, com Layout1 selecionado, clique em Modify... (Modificar).

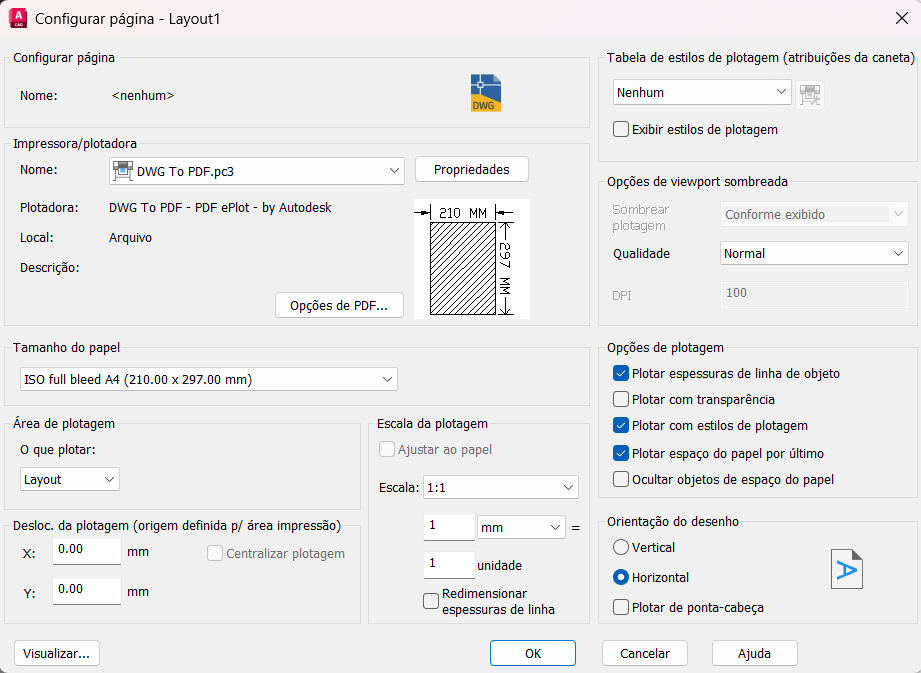

Agora você está na janela Page Setup. Vamos configurar os 4 campos essenciais:

1. Impressora/Plotadora (Printer/plotter):

• O que fazer: No campo Name, selecione DWG To PDF.pc3.
• Por quê? Gerar um arquivo PDF é o padrão universal. É leve, profissional e pode ser aberto em qualquer computador ou celular. Você quase nunca imprimirá direto do AutoCAD para uma impressora física.

2. Tamanho do Papel (Paper size):

• O que fazer: Selecione a folha ISO full bleed A4 (210.00 x 297.00 MM).
• Por quê? As folhas “Full Bleed” (sem margem) garantem que a área de impressão seja o tamanho total do papel, evitando que as bordas da sua legenda sejam cortadas. Escolhemos A4 como exemplo, mas o mesmo processo vale para A3, A2, etc.

3. Área de Plotagem (Plot area):

• O que fazer: No campo What to plot, selecione Layout.
• Por quê? Esta opção diz ao AutoCAD para plotar tudo que está na “folha de papel branca” do seu Layout na escala que definimos.

4. Escala de Plotagem (Plot scale):

• O que fazer: NUNCA ALTERE ESTE CAMPO! Garanta que ele esteja em 1:1.
• Por quê? Lembre-se, o Layout é a sua folha de papel digital em tamanho real. A escala do desenho será ajustada depois, dentro da Viewport. Alterar a escala aqui bagunçará toda a configuração, pois você estaria mudando o tamanho do próprio papel.

Finalizando a Configuração:

• Marque a caixa Center the plot para garantir que sua folha fique perfeitamente centralizada.
• Em Plot style table, você pode manter acad.ctb (colorido) ou escolher monochrome.ctb para uma impressão em preto e branco.
• Clique em OK para salvar as configurações e em Close para fechar o Page Setup Manager.

Pronto! Sua “folha” A4 digital está configurada.

3. Inserindo a Folha (Legenda/Carimbo) e a Viewport

Agora que o papel digital está pronto, vamos inserir a moldura e a legenda do nosso projeto e, em seguida, abrir uma “janela” para o nosso desenho do Model.

Passo 3: Inserindo sua Folha Padrão (Bloco)

Você deve ter um arquivo .dwg com o desenho da sua folha (margens e legenda), desenhado em milímetros.

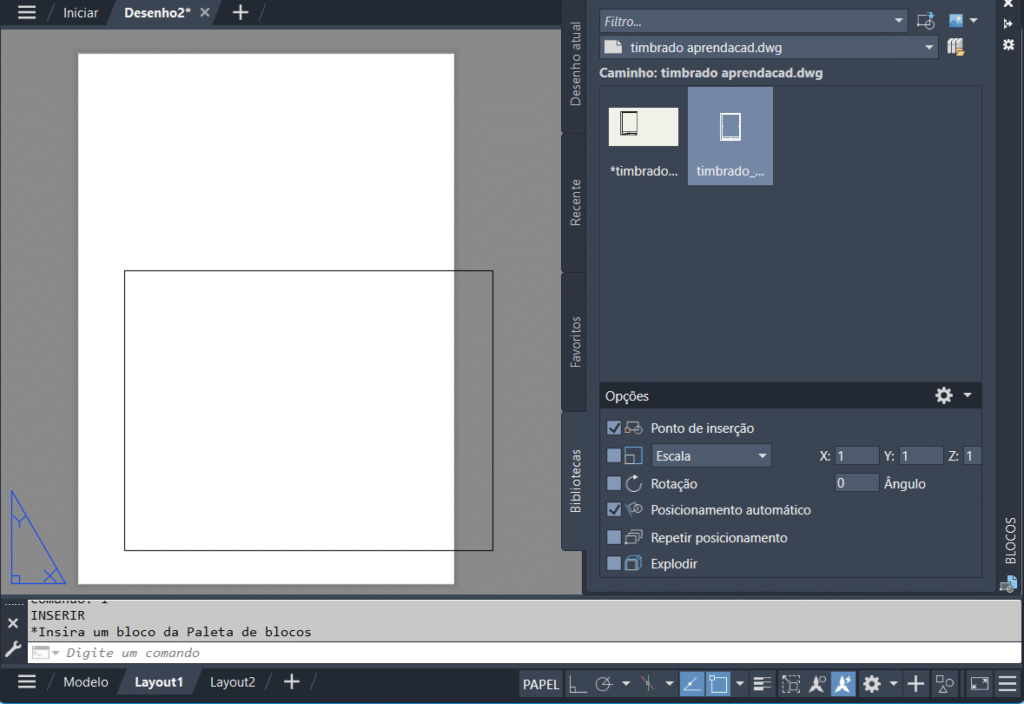

1. Use o comando INSERT (ou I + Enter).
2. Clique em Browse (Procurar) e localize o arquivo do seu bloco de folha A4.

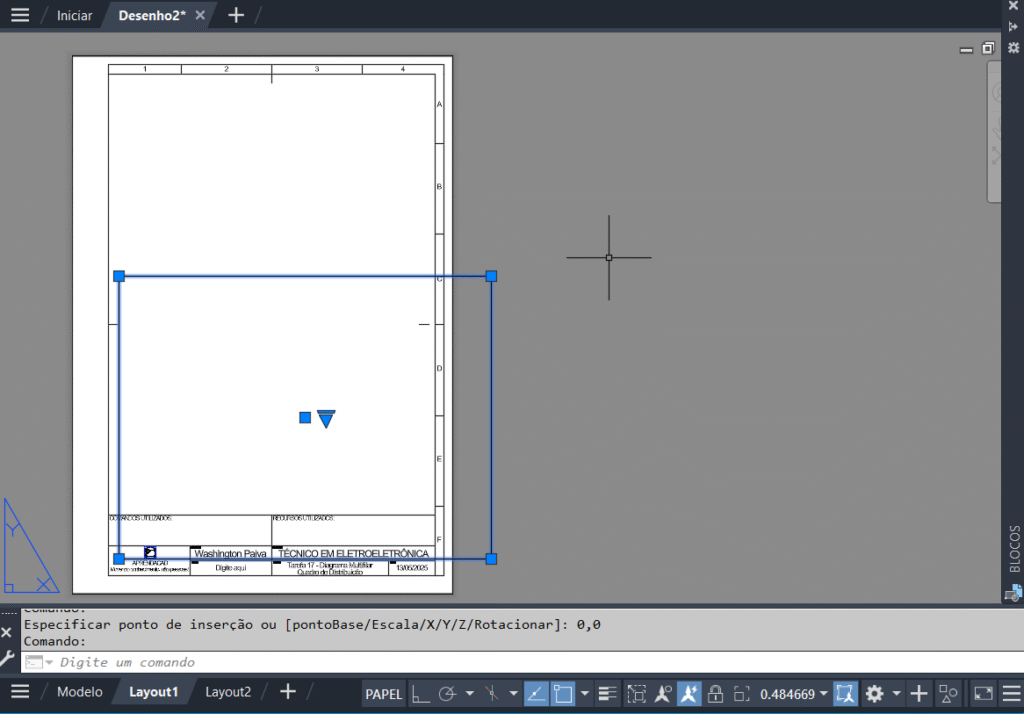

3. Na janela de inserção, certifique-se de que o ponto de inserção (Insertion point) esteja em 0,0,0 e a escala (Scale) seja 1.
4. Clique em OK.

Sua folha com legenda aparecerá perfeitamente encaixada no espaço branco do Layout.

Passo 4: Criando e Ajustando a Viewport

A Viewport é a janela mágica que mostra seu projeto do Model aqui no Layout.

1. Digite o comando MVIEW (ou MV) e pressione Enter.
2. Clique em dois pontos na diagonal para criar um retângulo dentro da área útil da sua folha (descontando a legenda). Será como abrir uma janela.
3. Imediatamente, tudo o que está no seu espaço Model aparecerá dentro desta janela.

Passo 5: Definindo a Escala do Desenho (A Etapa Final!)

Esta é a hora de definir a escala correta para o seu diagrama elétrico ou painel.

1. Dê um duplo-clique DENTRO da Viewport que você acabou de criar. A borda dela ficará mais espessa, indicando que você está “dentro” do Model, mas através do Layout.
2. No canto inferior direito da tela do AutoCAD, você verá uma série de números (a escala da viewport). Clique nela.
3. Selecione a escala desejada. Para projetos de eletroeletrônica, escalas comuns são:
   • 1:1 (Tamanho real, para detalhes de componentes)
   • 1:2 (Redução de 2x)
   • 1:5 (Redução de 5x)
   • 1:10, 1:20, 1:50 (Para painéis e layouts maiores)
4. Após selecionar a escala, o desenho se ajustará automaticamente. Você pode usar o “pan” (clicar e arrastar com o botão do meio do mouse) para centralizar o desenho sem alterar o zoom (escala).
5. Passo CRUCIAL: Dê um duplo-clique FORA da Viewport para “sair” dela. Agora, selecione a borda da Viewport novamente e, na barra de status inferior direita, clique no ícone de cadeado para trancá-la (Lock). Isso evita que você mude a escala acidentalmente.

4. Exportando seu Projeto (PLOT)

Seu trabalho está pronto para ser transformado em um documento profissional.

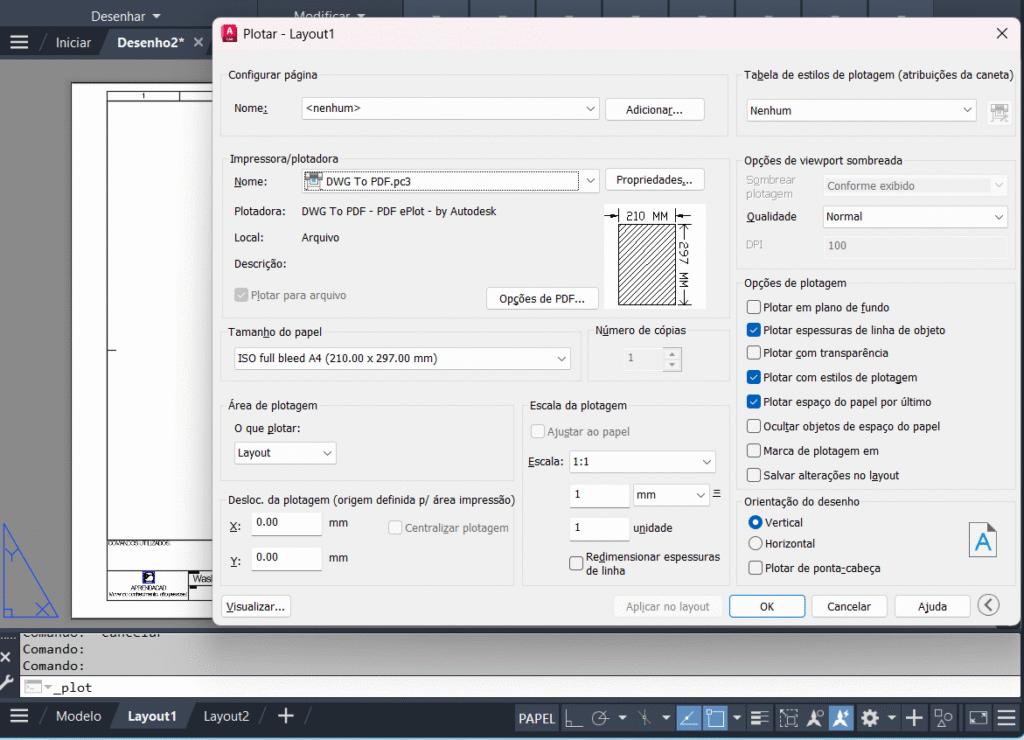

1. Pressione CTRL + P ou digite PLOT e pressione Enter.
2. A janela de Plotagem aparecerá, mas você não precisa fazer quase nada! Todas as suas configurações do Page Setup já estarão carregadas.
3. Clique no botão Preview... (Visualizar) no canto inferior esquerdo. Verifique se tudo está como planejado: a folha, a legenda e o desenho na escala certa. Pressione ESC para sair da visualização.
4. Se tudo estiver correto, clique em OK.
5. O AutoCAD pedirá para você escolher um local para salvar e um nome para o seu arquivo PDF.

Parabéns! Você acaba de criar um documento técnico padronizado a partir do seu projeto no AutoCAD.

Resumo Rápido para o Dia a Dia:

1. Desenhe no Model em escala 1:1 (em milímetros).
2. Vá para a aba Layout.
3. Clique direito na aba -> Page Setup Manager -> Modify.
4. Configure: DWG to PDF, ISO Full Bleed A_, What to plot: Layout, Scale: 1:1, Center the plot.
5. Insira seu bloco de folha em 0,0.
6. Crie uma Viewport com o comando MVIEW.
7. Entre na Viewport (duplo-clique), defina a escala na barra de status e centralize.
8. Saia da Viewport (duplo-clique fora) e tranque o cadeado.
9. CTRL + P -> Preview -> OK para gerar o PDF.
