Ferramentas Essenciais do AutoCAD: Guia Rápido para Iniciantes

O AutoCAD é uma das ferramentas mais poderosas para projetos técnicos e desenhos precisos. Se você está começando, conhecer as Ferramentas Essenciais do AutoCAD e seus atalhos de teclado pode tornar seu fluxo de trabalho muito mais rápido e eficiente.

Neste artigo, apresentamos um guia essencial das principais ferramentas do AutoCAD, ensinando como utilizá-las de forma prática e rápida.

Índice

1. Line – Criando Linhas
2. Polyline – Criando Polilinhas
3. Trim – Cortando Excedentes
4. Extend – Prolongando Linhas
5. Offset – Criando Cópias Paralelas
6. Chamfer – Unindo Linhas
7. Fillet – Arredondando Cantos
8. Rectangle – Criando Retângulos

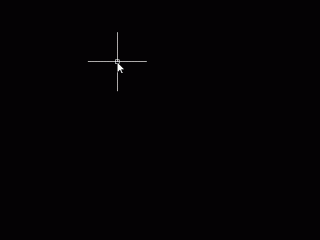

Line – Criando Linhas: Uma das Ferramentas Essenciais do AutoCAD

Utilidade: Desenhar linhas simples no AutoCAD.

Passo a passo:

1. Digite L e pressione [ENTER].
2. Clique na área de trabalho para definir o ponto inicial.
3. Aponte o mouse para a direção desejada.
4. Digite o comprimento da linha e pressione [ENTER].
5. Para encerrar o comando, pressione [ESC].

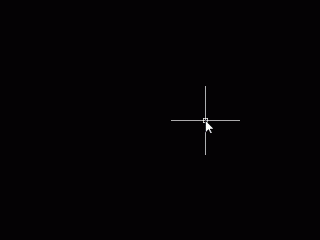

Polyline – Criando Polilinhas

Utilidade: Criar um conjunto de linhas interligadas formando um único objeto.

Passo a passo:

1. Digite PL e pressione [ENTER].
2. Clique para definir o ponto inicial.
3. Aponte o mouse para a direção desejada.
4. Digite o comprimento da reta e pressione [ENTER].
5. Para sair da ferramenta, pressione [ESC].

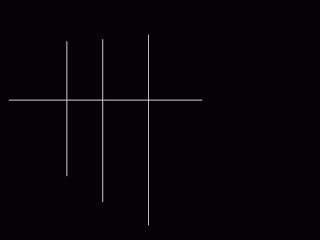

Trim – Cortando Excedentes com Ferramentas Essenciais do AutoCAD

Utilidade: Remover partes indesejadas de objetos no AutoCAD.

Método 1 – Modo Livre

1. Digite TR e pressione [ENTER] duas vezes.
2. Clique na parte da linha que deseja apagar.
3. Pressione [ESC] para sair.

Método 2 – Definindo um Limite

1. Digite TR e pressione [ENTER].
2. Clique na linha que será usada como limite e pressione [ENTER].
3. Clique na parte da linha que deseja apagar.
4. Pressione [ESC] para sair.

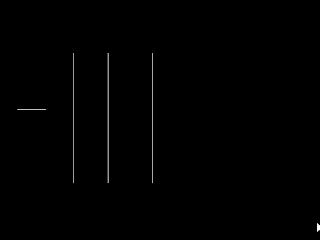

Extend – Prolongando Linhas

Utilidade: Estender linhas até um limite.

Método 1 – Modo Livre

1. Digite EX e pressione [ENTER] duas vezes.
2. Clique na linha que deseja prolongar.
3. Pressione [ESC] para sair.

Método 2 – Com Referência

1. Digite EX e pressione [ENTER].
2. Clique na linha que será a referência e pressione [ENTER].
3. Clique na linha que deseja prolongar.
4. Pressione [ESC] para sair.

Offset – Criando Cópias Paralelas com Ferramentas Essenciais do AutoCAD

Utilidade: Criar cópias paralelas de linhas ou polilinhas a uma distância específica.

Passo a passo:

1. Digite O e pressione [ENTER].
2. Digite a distância desejada e pressione [ENTER].
3. Clique na linha que deseja copiar.
4. Escolha a direção e clique novamente.
5. Pressione [ESC] para sair.

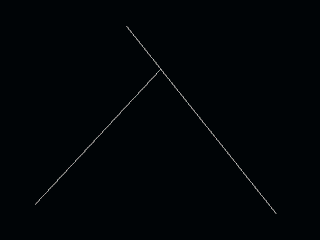

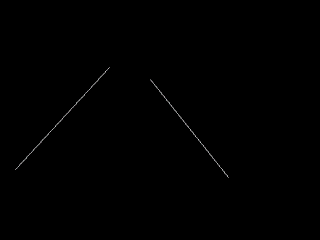

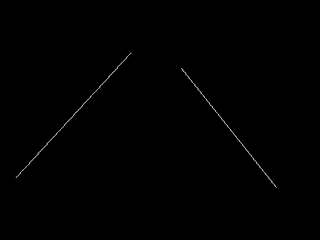

Chamfer – Unindo Linhas

Utilidade: Unir duas linhas inclinadas através de prolongamento ou encurtamento.

Método 1 – União por Prolongamento

1. Digite CHA e pressione [ENTER].
2. Clique nas duas linhas para uni-las.

Método 2 – União por Encurtamento

1. Digite CHA e pressione [ENTER].
2. Clique nas duas linhas para uni-las.

Fillet – Arredondando Cantos com Ferramentas Essenciais do AutoCAD

Utilidade: Criar cantos arredondados entre duas linhas.

Passo a passo:

1. Digite F e pressione [ENTER].
2. Digite R e pressione [ENTER].
3. Insira o raio desejado e pressione [ENTER].
4. Clique nas duas linhas para arredondar o canto.

Rectangle – Criando Retângulos

Utilidade: Criar rapidamente formas retangulares.

Passo a passo:

1. Digite REC e pressione [ENTER].
2. Clique no ponto inicial do retângulo.
3. Digite “@largura,altura” (exemplo: @10,5) e pressione [ENTER].

Conclusão

Dominar os atalhos do AutoCAD é essencial para aumentar sua produtividade e eficiência ao desenhar. Com essas ferramentas, você poderá criar, editar e ajustar desenhos com rapidez e precisão. Continue praticando e explorando novas funcionalidades para aprimorar ainda mais suas habilidades!
